Сигнализаторы уровня поплавкового типа серии СУ1

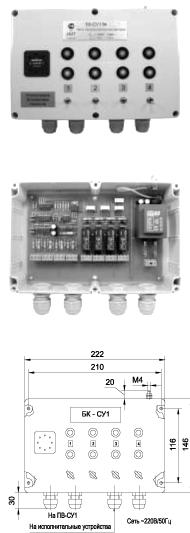

БК-СУ1 - блок световой и звуковой сигнализации для контроля состояния контактных датчиков

Назначение

Предназначен для контроля состояния контактных датчиков различного типа. При отсутствии требований по взрывозащите может подключаться непосредственно к датчикам ДС-100/101, ДС-СУ1-01/02/03/04, при исполь-зовании датчиков во взрывоопасной зоне подключение осуществляется через преобразователь ПВ-СУ1. Срабаты-вание датчика вызывает включение встроенных световой и звуковой сигнализации, а также переключение контактов соответствующего силового реле. Выключение звука и при необходимости возврат в исходное состояние контактов реле с помощью переключения соответствующего тумблера.

Особенности

  1. Четыре независимых канала.
  2. Питание 220 В, гальваническое разделение входных, выходных цепей и цепей питания.
  3. Сверхяркие красные мигающие светодиодные индикаторы срабатывания по каждому каналу.
  4. Зеленые светодиодные индикаторы исправности входной линии связи по каждому каналу.
  5. Высокая помехоустойчивость входных цепей из-за использования токового опроса датчиков 0/6 мА.
  6. Силовой выход в виде «сухого» перекидного контакта реле.
  7. Поликарбонатный корпус с защитой до IP65, допускается использование вне помещений.

Технические данные

  1. Параметры подключаемой нагрузки: 12 А; 250 В; 2500 Вт
  2. Напряжение питания: 220 В ± 15 %, 50 Гц.
  3. Расстояние при подключении:
    - датчик или ПВ-СУ1 – БК-СУ1: до 500 м;
    - БК-СУ1 – нагрузка: до 100 м.
  4. Условия эксплуатации:
    - температура – от минус 40°С до 65°С;
    - влажность до 100% без конденсации влаги.
  5. Габариты корпуса: 222х146х70 мм.
  6. Вес: не более 2 кг.
  7. Гарантийный срок эксплуатации: 3 года.
  8. Срок службы: 12 лет.








Документация:

Руководство по эксплуатации;
Номенклатурный каталог на сигнализаторы
серии СУ1.
Прайс-лист на на сигнализаторы серии СУ1;

Опросный лист на систему контроля перелива нефтепродуктов на АЗС
