Датчик предназначен для контроля минимального уровня нефтепродуктов в резервуарах хранения. Разработан как штатный для системы коммерческого учета УИП-9602 и при совместном с ней использовании не требует дополнительных элементов крепления. При самостоя-тельном использовании необходимо размещение на резервуаре узла крепления, состоящего, как правило, из фланца с кабельным выводом и клеммной коробкой и несущей штанги на основе трубы диаметром 3/4 дюйма или профиля. При наличии требований по взрыво-безопасности датчик используется совместно с преобразо-вателем ПВ-СУ1 и имеет маркировку взрывозащиты 0ExiaIIBT3.

Особенности

1. Датчик может свободно передвигаться в пределах высоты взлива нефтепродуктов в резервуаре.
2. При использовании с датчиком верхнего предельного уровня ДС-СУ1-04 возможно построение аварийной системы защиты от перелива резервуара и «сухого хода» насосов.
3. Для защиты датчика применяется стеклопластиковая поплавковая камера, препятствующая образованию инея на поплавке при перепадах температуры.

Технические данные

1. Выходной сигнал – магнитоуправляемый замыкающий герконовый контакт с рабочими параметрами: 0,2А; 50В; 10 Вт.
2. Уровень срабатывания от торца поплавковой камеры: 70 ± 3 мм при снижении уровня жидкости с плотностью 690 кг/м3.
3. Гистерезис срабатывания: не более 10 мм.
4. Условия эксплуатации: температура от минус 40°С до 65°С (кратковременно при очистке до 100 °С), влажность до 100 %.

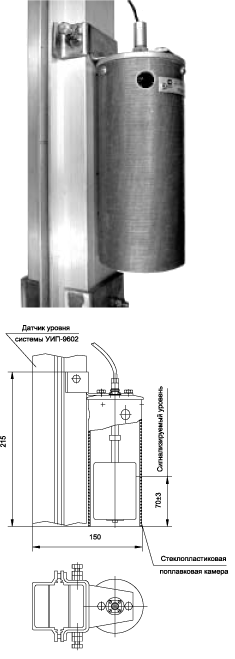

5. Габариты датчика: диаметр 75 х 215 мм.
6. Длина кабеля определяется заказом.
7. Срок службы: 12 лет.
