Сигнализаторы уровня поплавкового типа серии СУ1

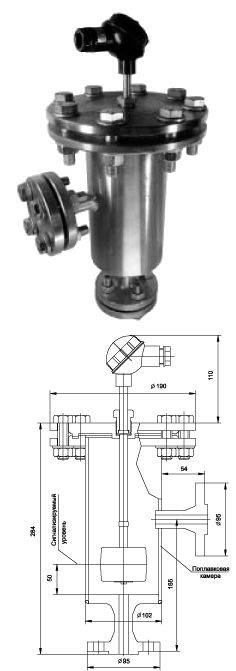

ДС-СУ1-02 - датчик контроля уровня залива насосного оборудования

Назначение

Предназначен для контроля уровня залива рабочей жидкости в магистральных и подпорных насосных агрегатах с рабочим давлением до 10 кг/см2. В комплекте с преобразователем ПВ-СУ1 обеспечивает уровень взрывозащиты «0» («особовзрывобезопасное оборудование») и вид взрывозащиты «искробезопасная электрическая цепь» уровня «ia» по ГОСТ Р 51330.10-99 (МЭК 60070-11-98). Включает две модификации: в первой (основной) функция коммутации достигается при снижении уровня рабочей жидкости, во второй (дополнительной) - при возрастании.

Особенности

  1. Датчик разработан как штатный для насосного оборудования нефтеперека- чивающих станций.
  2. Комплект поставки включает принадлеж- ности, необходимые для монтажа датчика на объекте: ответные фланцы, прокладки и крепеж.
  3. Конструкция датчика и материал поплавка рассчитаны на давление до 16 атм.


Технические данные

  1. Выходной сигнал – магнитоуправляемый замыкающий герконовый контакты с параметрами: 0,2 А; 50 В; 10 Вт.
  2. Расстояние от дна поплавковой камеры до точки срабатывания: 50 ± 3 мм при снижении уровня жидкости с плотностью 690 кг/м3.
  3. Условия эксплуатации: температура от минус 40°С (специсполнение от минус 60°С) до 65°С (кратковременно при очистке до 100 °С), рабочее давление – 10 кг/см2.
  4. Вес датчика в сборе с поплавковой камерой и ответными фланцами: не более 12 кг.
  5. Внутренний диаметр ответного фланца: 19 мм.
  6. Материал камеры: сталь с антикор- розийным покрытием Ц15Хр.
  7. Внутренняя поверхность дополнительно защищена эпоксидной эмалью.
  8. Срок службы: 12 лет.








Документация:

Руководство по эксплуатации;
Номенклатурный каталог на сигнализаторы
серии СУ1.
Прайс-лист на на сигнализаторы серии СУ1;

Опросный лист на систему контроля перелива нефтепродуктов на АЗС
