Сигнализаторы уровня поплавкового типа серии СУ1

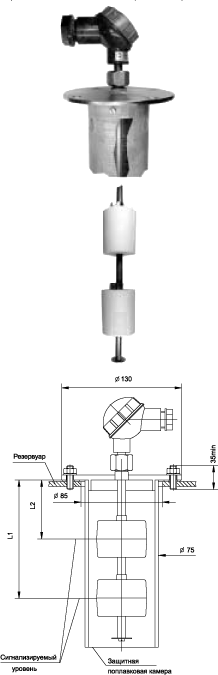

ДС-101 - датчики фланцевые двухточечные для контроля
переполнения резервуаров

Назначение

Датчики ДС-101 предназначены для контроля пред-максимального (90 %) и максимального (95 %) уровня жидкости в резервуарах хранения. Обеспечивают выполнение требований пожарной безопасности АЗС и резервуарных парков в части предупреждения переполнения резервуаров с нефтепродуктами. Датчики могут отличаются конструкцией фланца (по умолчанию постав-ляется фланец диаметром 130 мм), общей длиной (не более 1,5 м), наличием поплавковой камеры. При наличии требований по взрывобезопасности используются совместно с преобразователем ПВ-СУ1 и имеют маркировку взрывозащиты 0ExiaIIBT3. При включении в схему управления блока БК-СУ1 обеспечивается подача светозвуковых сигналов персоналу и автоматическое прерывание наполнения резервуара путем отключения насоса.

Особенности

  1. Подключение кабеля через кабельный ввод на клеммный соединитель способом под «винт».
  2. Для защиты датчика может использоваться стекло-пластиковая поплавковая камера, препятствующая образованию инея на поплавках при перепадах температуры.
  3. Датчик допускает очистку с исполь- зованием воды при температуре 100 °С.

Технические данные

  1. Выходной сигнал – магнитоуправляемый замыкающий герконовый контакт с параметрами: 0,2 А; 50 В; 10 Вт.
  2. Рабочая температура: температура от минус 40°С до 65°С (кратковременно при очистке до 100 оС), влажность до 100 %.
  3. Погрешность срабатывания датчика:±3 мм.
  4. Минимальное расстояние между точками контроля (разность L1 и L2): 100 мм.
  5. Варианты крепления на объекте контроля:
    - с помощью шпилек на крышу резервуара;
    - через проставку 100 мм на ответный фланец.
  6. Срок службы: 12 лет.








Документация:

Руководство по эксплуатации;
Номенклатурный каталог на сигнализаторы
серии СУ1.
Прайс-лист на на сигнализаторы серии СУ1;

Опросный лист на систему контроля перелива нефтепродуктов на АЗС
