Сигнализаторы уровня поплавкового типа серии СУ1

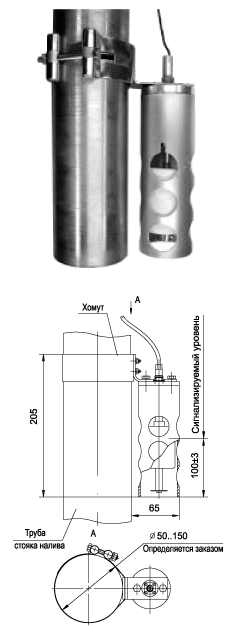

ДС-СУ1-04СН - датчик верхнего предельного уровня для стояков налива

Назначение

Предназначен для сигнализации предельного уровня нефтепродуктов при заполнении авто- и железнодорожных цистерн с использованием стояков налива. Датчик крепится на стояке налива с помощью хомута из нержавеющей стали. Подключение к системе управления с помощью кабеля с разъемным соединением на датчике. Кабель может быть дополнительно защищен металло-руковом. В комплекте с преобразователем ПВ-СУ1 обеспечивает уровень взрывозащиты «0» («особовзрыво- безопасное оборудование») и вид взрывозащиты «искро-безопасная электрическая цепь» уровня «ia» по ГОСТ Р51330.10-99 (МЭК 60070-11-98).

Особенности

  1. Узел крепления надежно фиксирует датчик, в то же время позволяет оперативно передвигать его по стояку налива.
  2. Металлическая поплавковая камера защищает поплавок от механических воздействий.
  3. Конструкция датчика обеспечивает простой способ сквозного контроля работоспособности датчика, а также очистки подвижных частей.

Технические данные

  1. Выходной сигнал – магнитоуправляемый замыкающий герконовый контакт с рабочими параметрами: 0,2А; 50 В; 10 Вт.
  2. Уровень срабатывания от торца поплавковой камеры: 100 ± 3 мм при подъеме уровня жидкости с плотностью 690 кг/м3.
  3. Гистерезис срабатывания: не более 10 мм.
  4. Условия эксплуатации: температура до 65°С (кратковременно при очистке до 100°С), влажность до 100 %.
  5. Габариты датчика: диаметр 60 х 205 мм.
  6. Диаметр хомута определяется заказом и может быть выбран из диапазона 50…150мм.
  7. Длина кабеля определяется заказом.
  8. Срок службы: 12 лет.








Документация:

Руководство по эксплуатации;
Номенклатурный каталог на сигнализаторы
серии СУ1.
Прайс-лист на на сигнализаторы серии СУ1;

Опросный лист на систему контроля перелива нефтепродуктов на АЗС
