Назначение

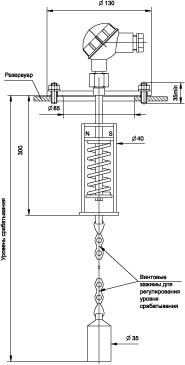

Предназначен для контроля предельного уровня заполнения резервуаров с понтоном. Состоит из фланца Ж130 мм, клеммной коробки и направляющей трубки с встроенными герконами, на которой расположена пружина с магнитом. В исходном состоянии пружина находится в сжатом состоянии под действием груза, закрепленного на тросе. При достижении понтоном уровня, на котором закреплен груз, пружина разжимается, магнит перемещается вверх и вызывает замыкание герконовых контактов. При наличии требований по взрывобезопасности датчик используется совместно с преобразователем ПВ-СУ1 и имеет маркировку взрывозащиты 0ExiaIIBT3.
Особенности
- Предельный уровень заполнения резервуара может оперативно меняться на объекте контроля путем изменения длины троса.
- Применение тройного резервирования путем параллельного включения датчиков позволяет обеспечить требования безопасности, предъявляемые норматив- ными документами к эксплуатации резервуаров с понтонами.
- Конструкция датчика обеспечивает простой способ сквозного контроля работоспособности датчика, а также очистки подвижных частей.
Технические данные
- Выходной сигнал - магнитоуправляемый замыкающий герконовый контакт с рабочими параметрами: 0,2А; 50В; 10 Вт.
- Погрешность установки уровня: ± 5 мм.
- Условия эксплуатации: температура до 65°С (кратковременно при очистке до 100°С), влажность до 100 %.
- Габариты датчика: диаметр 50 х 300 мм.
- Варианты крепления на объекте контроля: - непосредственно на резервуар на 4-е шпильки;
- через проставку 100 мм на ответный фланец.
- Срок службы: 12 лет.
Правила устройства вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов (Утверждены Гостехнадзором в сентябре 2000г.)
п. 8.3.1. Прибора контроля уровня должны обеспечить оперативный контроль (местный и дистанционный) уровня нефтепродукта.
Максимальный уровень продукта должен контролироваться сигнализаторами уровня, предающими сигнал на отключение насосного оборудования. В резервуарах с плавающей крышей или понтоном следует установить на равных расстояниях не менее трех сигнализа- торов уровня, работающих параллельно.
